nblx nox, SMD 5050, примерно такие как на фото, плата другая уже с "ногами"


uri300c, приборы зелень, остальное красное... как уже говорил, на вкус и цвет фломастеры разные, мне нравиться. Про равномерность написал выше, всё ровно, добился. Сама приборка на мой взляд светит идеально ровно... Там чтоб с приборкой поиграться, по хорошому вообще всё переделывать. Так бы купить приборку и с ней играться, чтоб свою не ломать, но мне лень. кстати, забыл сказать, штатный рассеиватель можно ещё зашкурить до матового состояние, тоже даёт рассеивание

кстати, я паял много на каких машинах приборки друзьям, мне очень понравилось работать с smd "лентой" (если так можно назвать) как на фото ниже, там уже блоке по 2 диода, блоки связаны между собой проводами по 3 см, сколько надо, столько и внедряй, паять только один конец, все сопротивления уже в блоке. Т.е. получатся надо грамотно просто расставит нужное количество блоков для подсветки. Я прям на двухсторонний скотч клеил к плате и описывал рисунок приборки. Получилось идеально, как в новых лексусах. Может кому пригодиться этот опыт


















uri300c,


да, именно выпаивать.... я не до конца выпаивал, это анрил, я приподнял над платой регулятор на пол сантиметра и отогнул чуть, хватило чтобы туда пинцетом внедрить диод.



Единственное, мужики, у меня к вам вопрос, я всё перепаял кроме букв у рычага акпп, снял я общивку, там стоит обычная лампа без гондона, а в зеленый цвет выкрашена сама пластиковая рамка. Вопрос, я видел как народ в белый цвет перепаивал, как кто боролся с зеленой рамкой??

Пока такие вот варианты набросал:
1)
2)
3)


















































































У первого 3 диода, можно направит куда надо каждый.
Второй - обычный SMD
На третий можно натянуть штатный гандончик и получить цвет близкий к штатному, но вот как этот свет будет рассеиваться...

второй вариант я себе как раз паял.... это не совсем обычный смд они разные, этот 5050 модель.
как говорил, вертел/крутил их в разные стороны, пока не бобился нужного свечения в климате, паял по 3-4 на одно место. Заказывал на алишке, но сука китайца делают много брака, я буквально через месяц снова разбирал и перепаивал 3 диода, начали моргать... в принципе брак быстро проявляется, а если после месяца работают нормально, то и дальше будут долго работать.
Ценник с али смешной, реально смешной....

http://ru.aliexpress.com/store/product/20PCS-White-Dashboard-Instrument-Lamp-5050-SMD-LED-Light-Wedge-Bulb-H1E1/732974_1362247897.html

По опыту, с третьим диодом перед пайкой надо повозиться с наждачкой, чтобы он стал маторый, рассеивание становиться в разы лучше.

2Ruff4U,
у тебя белые они. Я хочу добиться как-нибудь оригинального цвета в панели. А как это сделать с SMD диодом? Я даже и не знаю...

nblx nox, я красные паял, ссылка просто на продавца.
Цвета такоего как у нас штатный никак не добиться на этих диодах. Если честно, видел диоды такие красные, синие, белые желтые, а зеленые даже не попадались, но там оттенок по-любому будет не такой.... Если делать штатный цвет, то нет ничего лучше просто воткнуть обычные лампы с гондоном, из на рынках автомобильных в наличии полно. А так переделывать подсветку на диоды есть смысл когда меняешь цвет.

2Ruff4U,
да проблема в том, что именно в климате эти лампы горят очень быстро. Я в марте менял все, живая осталась одна. Замучался перепаивать их. Вот и хочу придумать что-то с диодами, чтоб не мучаться с лампами этими.

повторюсь, такой гемор как замена и диодов присутствует тоже, в виду того, что сейчас штампуют много некачественных... Но гемора с лампами по рассеиванию по крайней мере не будет, как с диодами, это просто пипец как долго всё подбирать.
Только методом перебора, проб и ошибок искать лампы/диоды с нормальным сроком службы. Еслиб м не нравился штатный цвет зеленый, я бы остановился на лампах всё же.

Хозяин может этот колор?

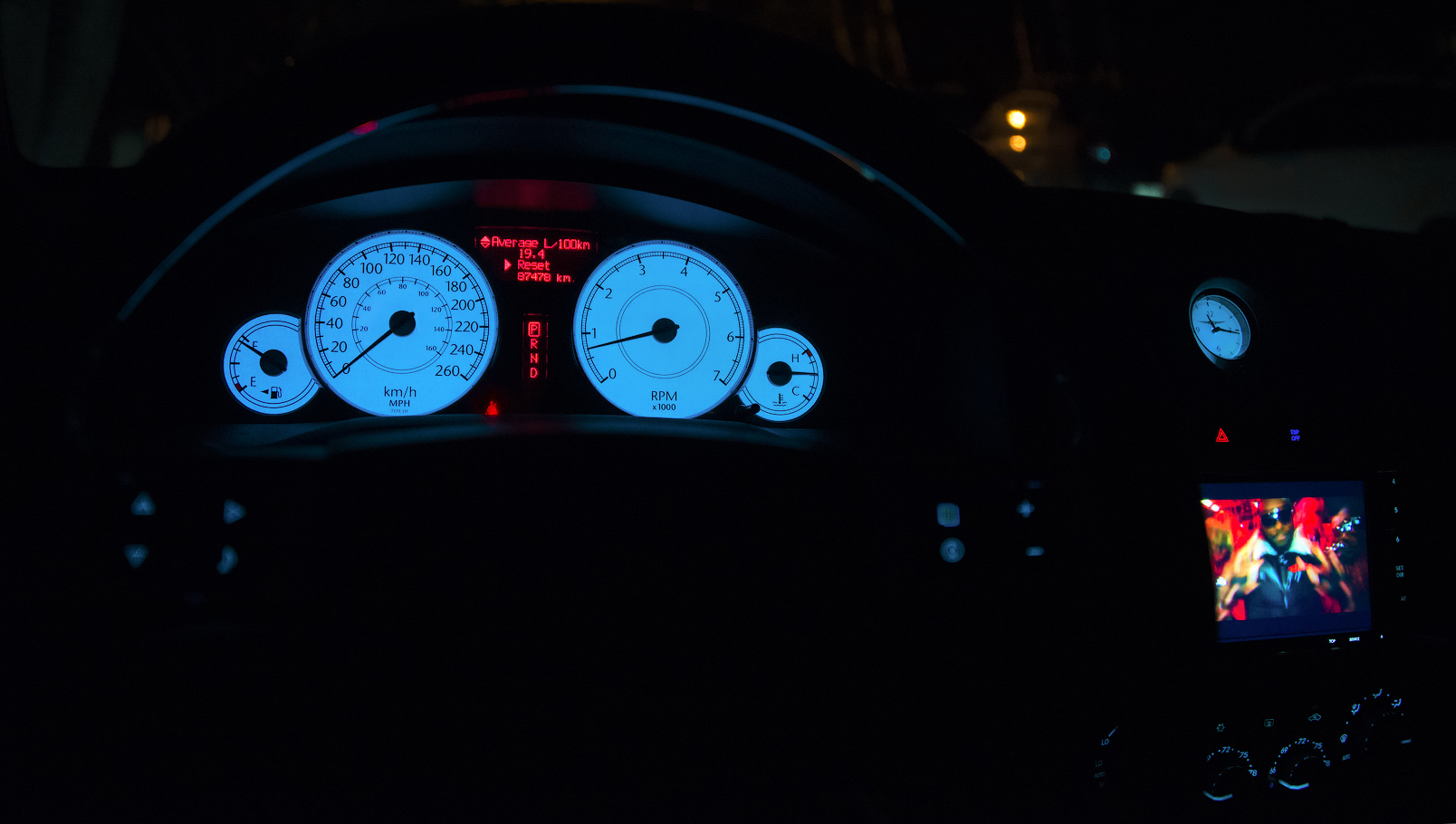

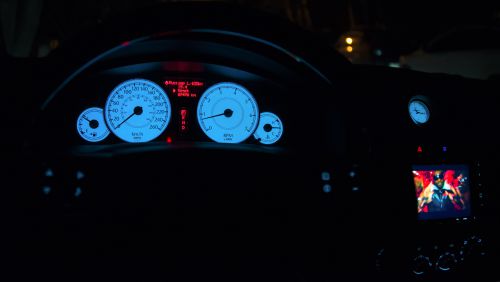

световая бумага белая + синий фильтр
и красный фильтр на эвик

А здесь можно поменять подсветку?

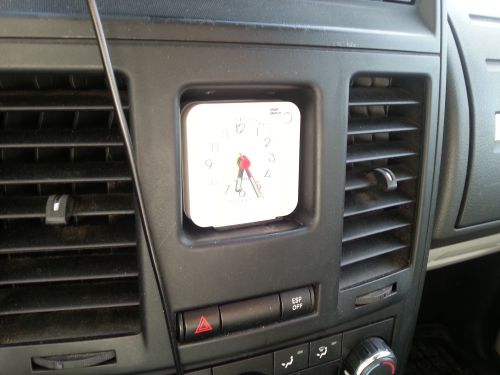

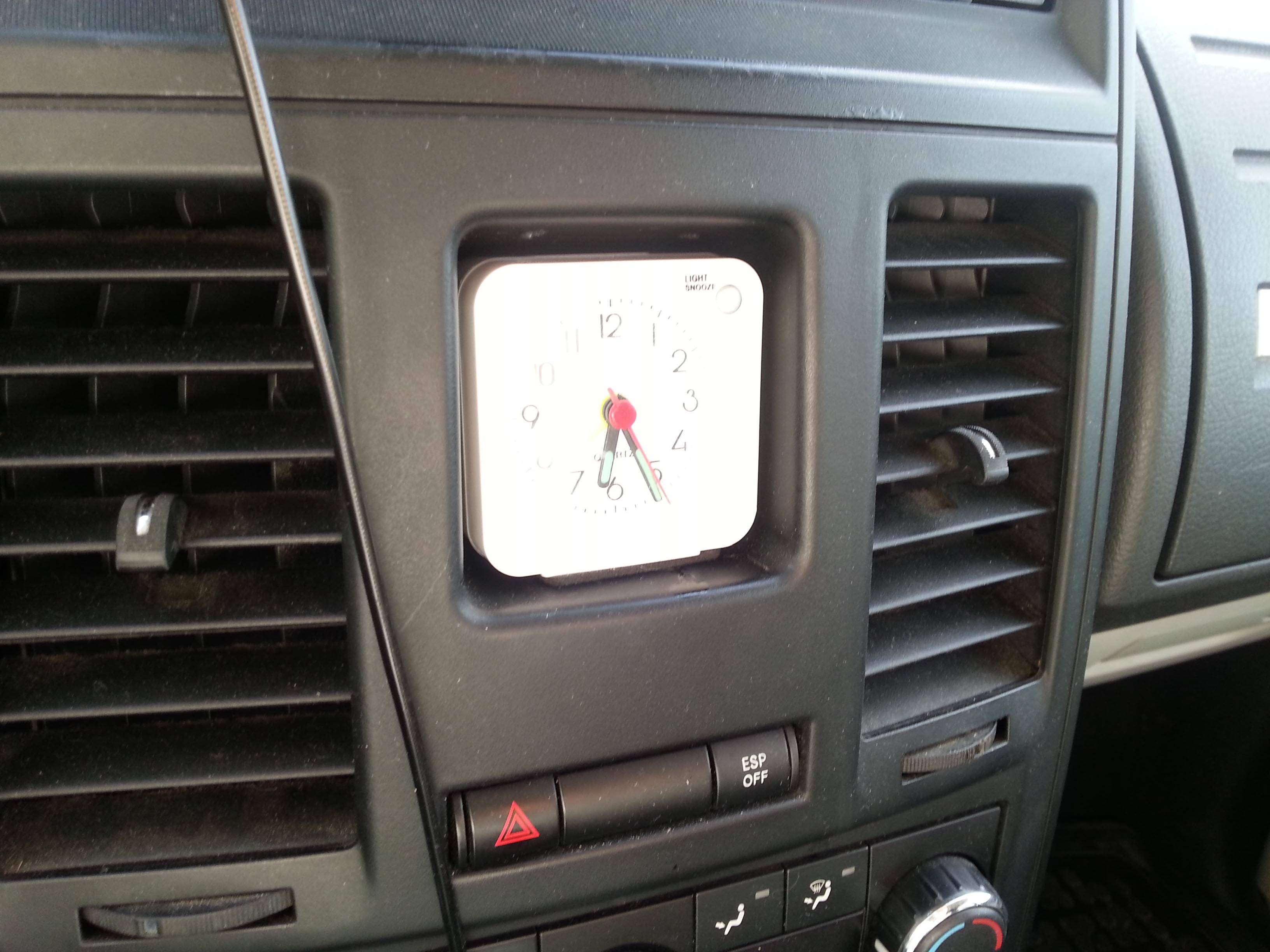

Вчера такое чудо увидел и не смог удержаться что бы не сфотографировать )))))

Alex мастер,
Хорошо встали))

uri300c,
это чьё такое фото??? мне нравиться на эвике красный, как так сделать?

так был у меня ещё вопрос, как у АКПП народ меняет цвет подсветки букв??

какой то европеец с климатом от американца )))

uri300c,
и будет тебе фольксваген
Alex мастер,
зачет.. надо запотентовать


климат то тоже европейский.. приглядись. Там просто тоже лампочки перепаивать надо ))

Температура в Фарингейтах.

Эдсон к тебе заезжал масло поменять?

Ну ну

Alex мастер, очень похоже на часы как у меня в уазике ))))) только у меня рамка черная, очень бы гармонично вписалась ))

Фильтры мой друг фильты

uri300c, ссылки, можно, где и какие именно брать

Это страшная тайна, могу открыть ее только в личке
