Кто нибудь разбирал раздатку с 3.5 ? Может есть фото? По номеру что выдает программа не та деталь пришла!!(

Может не то заказали?! Такое тоже бывает...

для большего понимания сути проблемы немного отпишусь )))

имеем кп NAGL1 и раздатку MS140 ну все как у всех на 3,5 авд

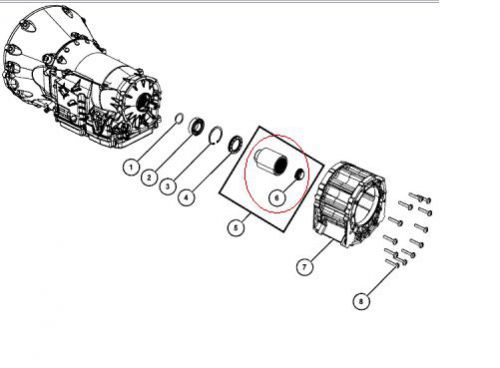

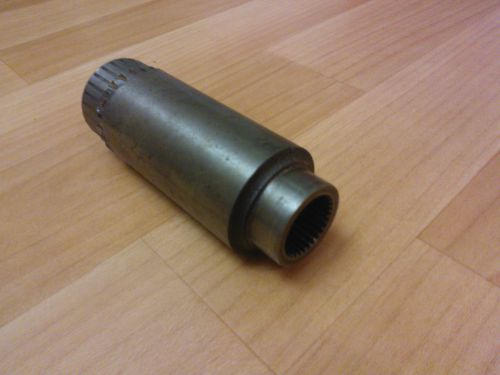

далее мы имеем проблему с валом что на картинке--> на фотке





его мы благополучно привезли и все вроде бы тип топ но нет за время пока он ехал ответная(вал) часть что входит в зацепление с этим валом тоже устала .

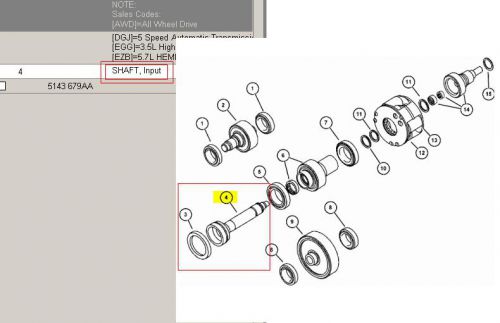

первый вал как видно из картинки это промежуточный вал между кп и раздаткой соответственно следующий вал это входной вал раздатки !!!



соответственно заказываем его и сальник !!!

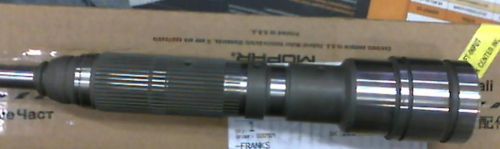

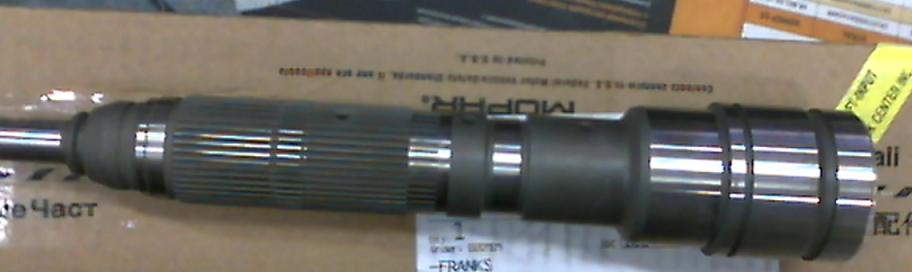

приезжает

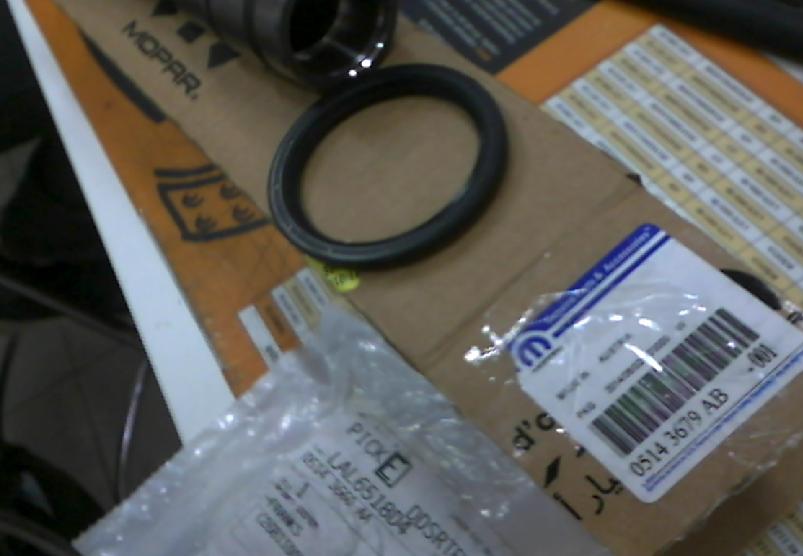

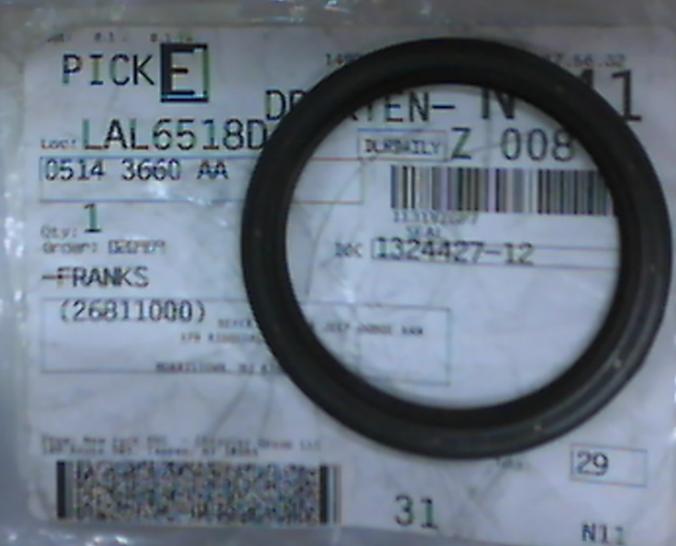

сразу обратите внимание на сальник он чуть ли не в 2-а раза больше в диаметре чем вал !!!
номера деталей соответствуют номерам из программы и пиндосы подтвердили эти детали соответствуют винкоду Андреева авто !!!
но Адрюхан 34ru говорит что когда последний раз разбирал раздатку сие изделие не видел и в помине!
из всего выше сказанного становится понятно что деталь не от туда (нет что надо) !!! А ТЕПЕРЬ ВОПРОС ЗНАТОКАМ !!!!

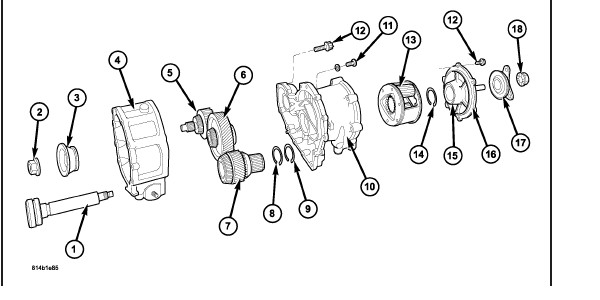

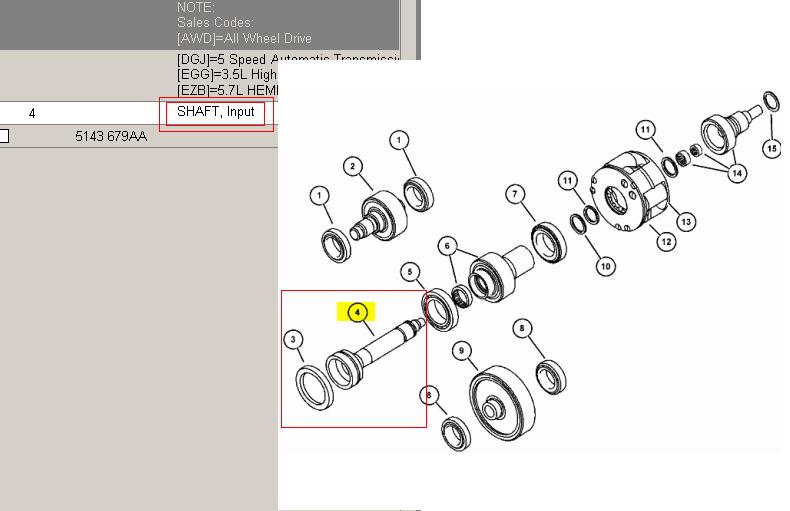

если не это входной вал в раздатку тогда что это и вопрос номер два что тогда на схеме представленой выше является входным валом ???

пока все думают наткнулся на полезный мануальчик думаю будет полезен тем кто будет ковыряться в кп

Ну даже по фото прибывшего вала, видно, что он отличается от входного вала раздатки из программы...

А вы промежуточный вал прикладывали к этому прибывшему, якобы входному валу?

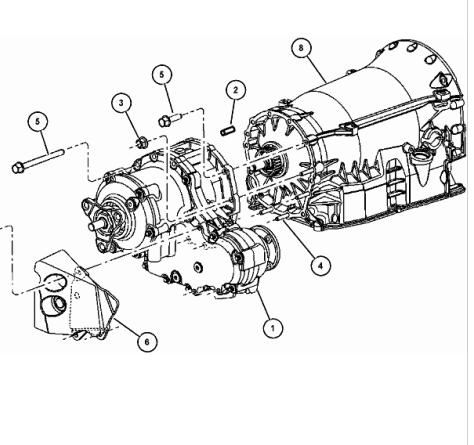

Быстро пробежался, вывод как бы это не был выходным валом из коробки. Из твоего мануала страница 493 сборка под номером 3. Хотя наверное не он

эта хрень уже полгода лежит, никак руки не дойдут поменять. Она с чем-то еще до кучи меняется?

yury,
Не выходной вал с коробки т.к. Он в конце с резьбой..фланец что на фото он прокручивается гайкой к выходному валу с коробки!!!

Knyazman,
Меняется она одна и просто, но она же убивает то во что она вставляется..а ее номер мы определить не можем...(

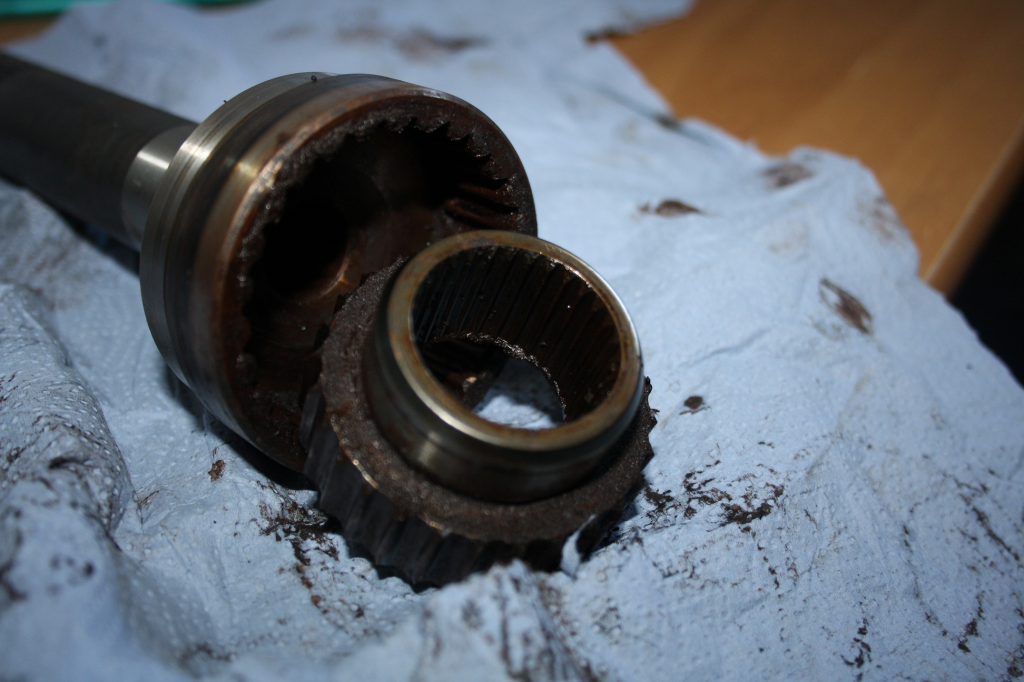

И вот еще была тема о подобной поломке и в ней на фото как раз похож тот вал что пришел точнее он там еще с чем то... Раздатка на 5.7 и 3.5 разные? Может картинка не правильная в программе?
http://www.my300c.ru/forum/topic_12289

34ru,
раздатка одинаковая !!! на всех ms-140 !

34ru,

Номер на прибывшей коробке соответствует номеру в программе. Но в коробке лежит другой по форме вал, нежели в программе нарисован. Фотки прибывшего отослать продаванам и возвращать вал для замены на правильный. Вариантов больше нет

yury,
вал соответствует номеру !!! рисунок в программе на то и рисунок что быть рисунком(схематично) !!! ответ американцев на вопрос о правильности подобранного вала ( this is the correct shaft, and the correct seal for this VIN. Currently there is no TSI bulletins on this item because there isn't any issues with this shaft that called for a bulletin to be needed ) вопрос не стоит уже есть ли такой вал в машине , он там сто процентов есть !!!! вопрос в том где и вопрос номер два под каким тогда номером на рисунке все таки нужный вал !!! есть подозрения что он будет под 6-ть а то что приехал будет стоять на выходи из кп !

Zerg34,

На самом прибывшем валу стоит такой номер?

yury,
да вал соответствует номеру !

На самом прибывшем валу стоит такой номер?



Нет, рисунок не схематичный. Нужный выглядит точно как на схеме. Так же как и остальные детали выглядят точно так, как на схеме.

yury,
Тот, что на фото у вас похож на тот, что нужен мне!!вот только маленькой такой нету...

вопрос что за фотка(кокой конкретно вал был сфотан)? и с какой раздатки ?

Zerg34,

Входящий с раздатки.

Во вложении каталог. Крайслеровкая раздатка с нужным валом на странице 32.

Hetzel_Katalog_Verteilergetriebe_Teile_2014_web.pdf (613 | 4.48 Mb)

Присланый вам входной вал больше похож на раздатку с БМВ на странице 26 или 30

yury,
хороший каталог !!! огромное спс !!!

сейчас буду писать пиндосам и кидать фотки пускай смотрят !!!

yury,
Большое спасибо!! Вот это то, что нужно!!!

yury,
Большое спасибо!! Вот это то, что нужно!!!

Zerg34,

Ну и чО эти пидоры заморские отвечают?




Мы ж можем и "Булаву" вместо вала вернуть.

yury,
))) писал и посылал вчера фотки американцам,но у моих американцев нет еще одного вала для сравнения или фото.
также они ссылаться на изображения в каталогах они не рекомендуют, т.к. большинство зч указаны в них схематично.
у них нет также механика, который мог бы проконсультировать по этому вопросу.
менеджер, с кем я общался, преполагает, что сальник не надевается непосредственно на этот вал, а надевается на деталь, которая с ним сопрягается.
боюсь, единственный вариант, если конечно ты окажешься прав, это показать старый вал вместе с новым на одной фото.
Также американцы написали про неправильную запчасть в коробке они
написали, что это нереально!
но наш пациент 34ru имеет нереальное "еврейское" счастье и когда ГРМ заказывал мне в мопаровской коробке с правильным номером пришла опелевская помпа!

Zerg34,
Посмотри номер на новом валу. Там должен быть хоть какой-то. напиши
